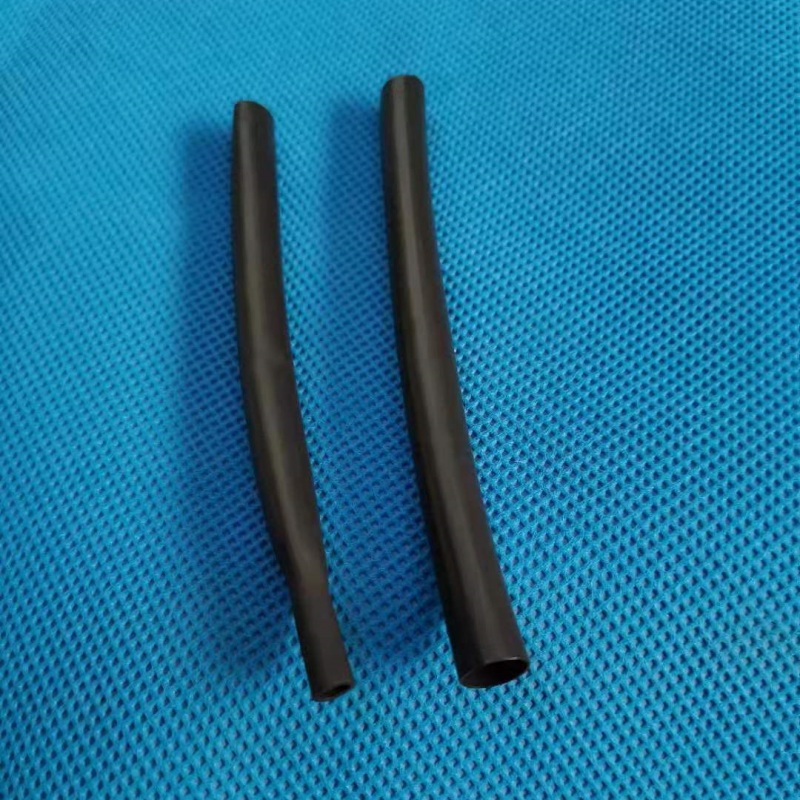

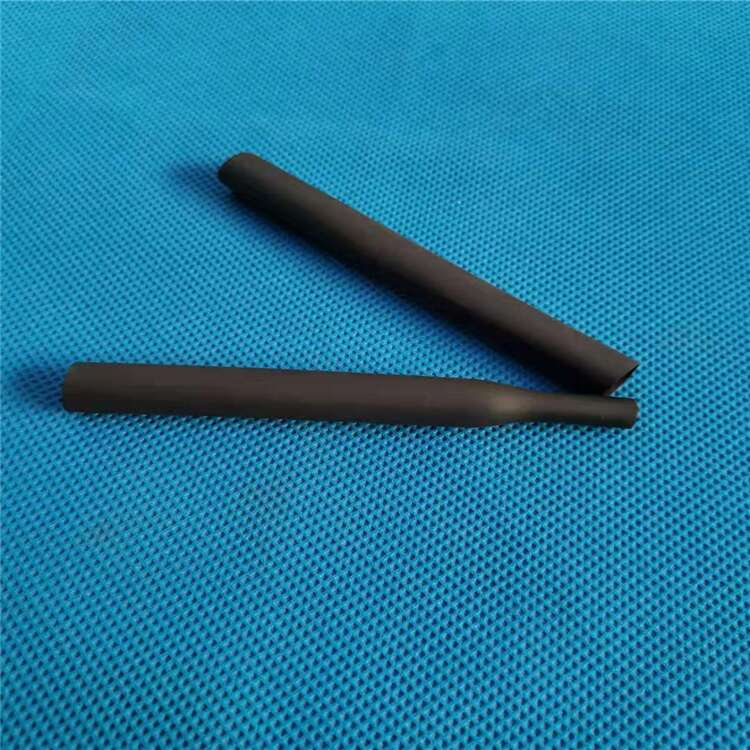

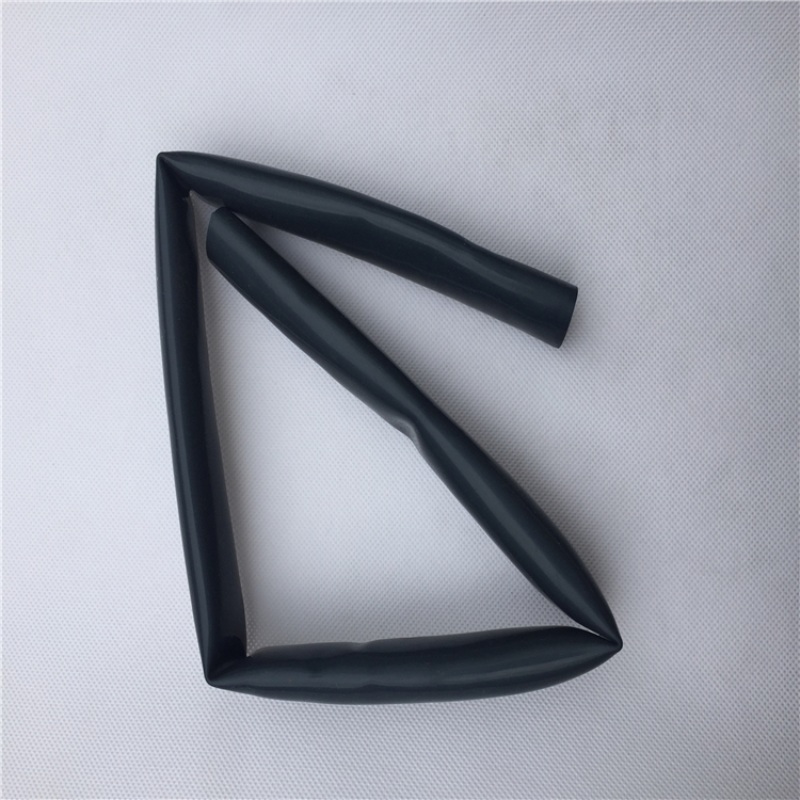

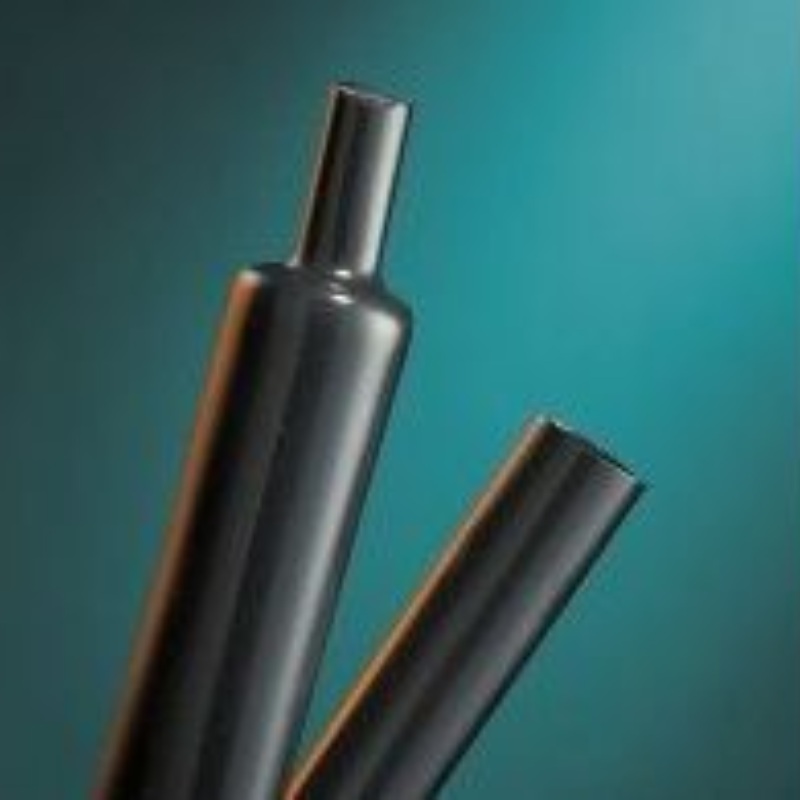

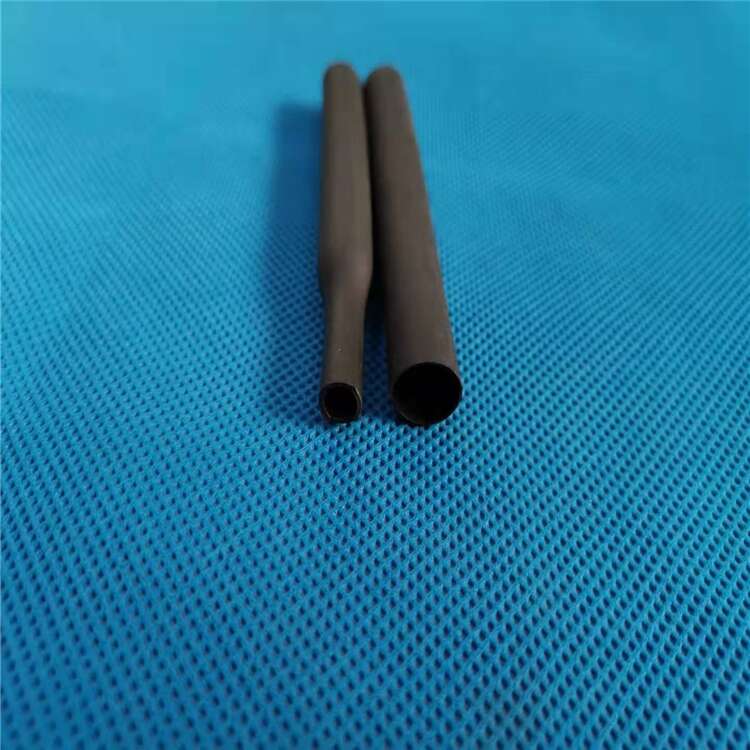

TB135-DR, DR (TW) 耐柴油彈性體熱縮管薄壁型耐柴油彈性體熱縮管
產品簡介
產品由改性的輻射交聯彈性體制成，符合SHE-AMS-DTL-23053/16軍標需求，具有優異的抗柴油、抗化學試劑、耐高溫流體、長期耐熱性和耐磨性。用于軍工或商用線纜終端、分離結合處等防護。
性能特點
彈性、阻燃、150℃高溫長期使用，耐磨、耐大部分油類尤其是柴油
關鍵指標
收縮比率： 2 ：1
收縮溫度： 100C~150C
工作溫度： -55C~150C
耐壓等級： 600V
安全認證： 125CVW-1 600V
阻燃等級： UL224 VW-1 EN45545-2 TB3138 DIN5510-2 采用標準：符合GJB 7270-2011 GJB 7274-2011 QCR 642-2018 TB3139-2021
標準顏色：黑色
非標準顏色 ：按要求定制
技術指標
測試項目 | 測試方法 | 性能指標 |
工作溫度 | IEC 216 | -75℃to +150℃ |
拉伸強度 | ASTM D 2671 | ≥ 13MPa |
斷裂伸長率 | ASTM D 2671 | ≥500% |
熱老化后斷裂伸長率 | 160℃/168hrs. | ≥220% |
熱沖擊 | 215℃/4hrs. | 無裂紋、無滴流 |
低溫柔韌性 | ASTM D 882 | ≤50MPa |
阻燃性 | ASTM D 2671 | 15秒內自熄 |
體積電阻率 | ASTM D 876 | ≥10 Ω9 .cm |
抗溶劑老化后拉伸強度 | ASTM D2671 (24hrs.) (柴油70℃,水 70℃, 潤滑劑100℃) | ≥ 10MPa |
抗溶劑老化后斷裂伸長率 | ≥300% |
產品規格 (英制/公制)
標稱規格 | 供應尺寸 (mm) | 回縮后尺寸 (mm) | 管型 | 標準長度（米/盤） | ||
inch | mm | 內徑(最小值) | 內徑(最大值) | 壁厚(標稱) | ||
DR耐柴油彈性熱縮管 | ||||||
1/8 | 3.2 | 3.2 | 1.6 | 0.76 | O | 50 |
3/16 | 4.8 | 4.8 | 2.4 | 0.85 | O | 50 |
1/4 | 6.4 | 6.4 | 3.2 | 0.90 | O | 50 |
3/8 | 9.5 | 9.5 | 4.8 | 1.02 | O | 50 |
1/2 | 12.7 | 12.7 | 6.4 | 1.22 | O | 30 |
3/4 | 19.1 | 19.1 | 9.5 | 1.45 | － | 30 |
1 | 25.4 | 25.4 | 12.7 | 1.80 | － | 30 |
11/2 | 38.1 | 38.1 | 19.1 | 2.40 | － | 15 |
2 | 50.8 | 50.8 | 25.4 | 2.80 | － | 15 |
3 | 76.2 | 76.2 | 38.1 | 3.20 | － | 15 |
DR(TW) 薄壁型耐柴油彈性熱縮管 | ||||||
3/32 | 2.4 | 2.4 | 1.2 | 0.51 | O | 150 |
1/8 | 3.2 | 3.2 | 1.6 | 0.51 | O | 150 |
3/16 | 4.8 | 4.8 | 2.4 | 0.51 | O | 75 |
1/4 | 6.4 | 6.4 | 3.2 | 0.64 | O | 75 |
3/8 | 9.5 | 9.5 | 4.8 | 0.64 | O | 50 |
1/2 | 12.7 | 12.7 | 6.4 | 0.64 | O | 30 |
3/4 | 19.1 | 19.1 | 9.5 | 0.76 | － | 30 |
1 | 25.4 | 25.4 | 12.7 | 0.90 | － | 30 |
11/4 | 31.8 | 31.8 | 15.9 | 1.10 | － | 30 |
11/2 | 38.1 | 38.1 | 19.1 | 1.02 | － | 30 |
符號“O”表示產品管型為圓形；“ － ”表示扁平狀。
